現貨特價供應本特利壓電式速度傳感器330500-03-00
壓電式速度傳感器330500-03-00  壓電式速度傳感器330500-03-00  壓電式速度傳感器330500-03-00
壓電式速度傳感器330500-03-00  壓電式速度傳感器330500-03-00  壓電式速度傳感器330500-03-00
壓電式速度傳感器330500-03-00  壓電式速度傳感器330500-03-00  壓電式速度傳感器330500-03-00

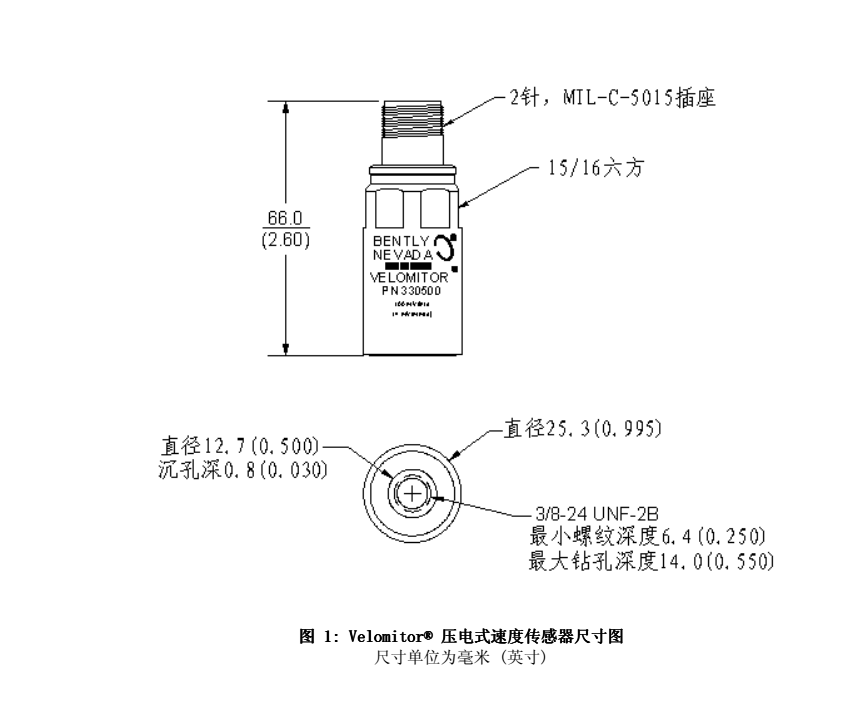

美國Bently本特利330500速度計(Velomitor)壓電式速度傳感器
型號：330500-02-00
名稱：傳感器 壓電式速度傳感器
品牌：Bently Nevada 本特利內華達
產地：美國 USA
概述：
本特利壓電式速度傳感器用于測量軸承箱體、殼體或結構的絕對（相對于自由表面）振動。與帶有運動部件的速度傳感器如本特利內華達Seismoprobe系列速度傳感器不同，Velomitor傳感器采用晶體形式，在壓電式加速度計的基礎上進行專業化設計嵌入積分電路。并且可以垂直、水平或以任何角度安裝。
速度計
Velomitor:
滿量程0-0.5：通�！�3%
滿量程0-1.0：通�！�2%
滿量程0-2.0：通�！�1%

軸絕對振動，徑向振動
頻率響應
通頻濾波:用戶編程，4Hz 到4000Hz 或1Hz 到600Hz。
間隙濾波:在0.09Hz 時，-3dB。
1X 矢量濾波:對于機器轉速在240cpm 到60,000cpm 范圍內有效。
精度
通頻和間隙:  通常在滿量程的±0.33%之內，最大為±1%。
1X:  通常在滿量程的±0.33%之內，最大為±1%。
軸絕對振動，速度
頻率響應:
峰值和峰-峰值:
用戶編程，1 到4，000Hz，-3dB。
濾波特性
高通:  2 極（每十進制40 dB，每倍頻程12 dB）。
低通:  2 極（每十進制40 dB，每倍頻程12 dB）。
1X 矢量濾波:  常數Q 濾波器。在阻帶中，最小衰減為-57.7dB。
精度:  通常在滿量程的±0.33%之內，
最大為±1%，不包括濾波器。
軸絕對振動
緩沖輸出: ± 6.0%  @ 25°C
圓形可接受區  參見徑向振動。
REBAM

頻率響應
尖峰值:  用戶可編程，從0.152 到 8678 Hz。
單元:  用戶可編程，BPFO 從0.139
到3836 Hz。高通角為0.8x BPFO。低通角為2.2x BPFO。
轉子:  用戶可編程，從0.108 到 2221 Hz。
通頻:  用戶可編程，從3.906 到 14.2 Hz。由尖峰和轉子濾波器決定選項。
間隙:  用戶可編程，從0.002 到1.0 Hz。由轉子濾波器決定選項。
1X 矢量濾波:  取值有效的軸轉速范圍取決于通道被組態的額定軸轉速。其關系如下表所示:
額定軸轉速 （Hz）  有效轉速范圍 （Hz）
10 到 <126  0.071 到160
126 到<252  0.133 到330
252 到<504  0.25到660
504 到<584  0.50到750
注: 如果轉速輸入由多事件齒輪或轉輪產生，則輸入信號的上限約為20 KHz。  濾波特性 尖值高通:  6 極橢圓 （每十進制最小155 dB）。轉角頻率為-0.1 dB。 單元帶通:  8 極巴特沃茲（每十進制最小155 dB）。轉角頻率為-3 dB。 轉子低通:  6 極橢圓 （每十進制最小155 dB）。轉角頻率為-0.1 dB。
轉子，通頻 高通:
1 極巴特沃茲（每十進制最小18 dB）。轉角頻率為-3 dB。 BN 部件號 143694-01    Page 5 of 14 版本D, 2002 年10 月
尖峰，通頻
低通: 濾波轉角最大為 -0.3 dB。
間隙低通:  1 極巴特沃茲（每十進制最小18 dB）。轉角頻率為-3 dB。
1X 幅值:  常數Q16.67。阻帶頻率為轉速的0.91 和1.09 倍。在阻帶中，最小衰減為-51dB。
精度
幅值:  通常為滿量程的± 0.33%，當輸入信號在比例值通頻帶的之間頻率時，最大± 1%。
相位:  最大誤差為3 度。
通道使能 在某一組態時，只允許通道對的一個通道處于使能狀態。參見本說明書結尾部分的
討論和圖表。
濾波器跟蹤/調節 （需要一個有效的轉速信號）
初始狀態:  使用額定的濾波器設置。
從額定狀態轉換到低端濾波器設置: 當前軸轉速 =< 0.9 x （額定軸轉速）。
從低端轉換到額定濾波器設置： 當前軸轉速>= 0.95 x （額定軸轉速）。
從額定狀態轉換到高端濾波器設置: 當前軸轉速>= 1.1 x （額定軸轉速）。
從高端轉換到額定濾波器設置: 當前軸轉速=< 1.05 x （額定軸轉速）。
軸轉速誤差狀態:  采用額定濾波器設置。
報警
報警設置點:
可對監測器的每一測量值設置警告報警點。此外，可對監測器的任何兩個測量值設置危險報警點。所有報警設置點均使用軟件組態進行設置。報警點可以調整，在正常情況下，對于每一測量值，均可以在滿量程的0 到100%范圍內設置。只有滿量程超過傳感器測量范圍時除外，在這種情況下，報警設置點受到傳感器測量范圍的限制。報警的精度，是在所要求的報警值的0.13%之內。
報警時間延遲:
徑向振動，
軸位移,差脹,
偏心,
雙加速度,
雙速度,
圓形可接受區,
軸絕對徑向振動:
報警延遲可以用軟件編程，
并可按下面情況設置：
警告:  從1到60 秒，間隔為1 秒。
危險:  0.1 秒或從1 到60 秒，間隔
為0.5 秒。
軸絕對速度:

報警延遲可以用軟件編程，
并可按下面情況設置：
警告:  從1到60 秒，間隔為1 秒。
危險:  0.1 秒或從1 到60 秒，間隔
為0.5 秒。
REBAM  報警延遲可以用軟件編程，
并可按下面情況設置：
警告: 從（計算的最小值）到400秒，間隔為1 秒。
危險: 從（計算的最小值）到40秒，間隔為0.5 秒。
靜態值：靜態值是用于監測機器的振動測量值。
位移/速度加速度監測器提供如下靜態值：
 徑向振動:  通頻，間隙，1X 幅值，1X 相位滯后，2X 幅值，2X 相位滯后，非1X 幅值和Smax 幅值。
軸位移:  通頻，間隙。
差脹:  通頻，間隙。
BN 部件號 143694-01    Page 6 of 14
版本D, 2002 年10 月
偏心:  峰-峰值，間隙，通頻最小，
通頻最大。
REBAM:  尖峰值,單元值，轉子值，通頻，間隙，1X 幅值，1X 相位滯后
加速度:  通頻值，定義為下列各項之一：均方根值（RMS）加速度或，峰值加速度或，均方根值（RMS）速度或，峰值速度或，帶通峰值加速度或，帶通峰值速度。
加速度II:  通頻， 1X 幅值，2X 幅值：定義為下列各項之一：均方根值（RMS）加速度或，值加速度或，均方根值（RMS）速度或，峰值速度或，帶通峰值加速度或，帶通峰值速度。此外，還有1X 相位，2X 相位和偏置電壓。
速度:  通頻值，定義為下列各項之一：均方根值（RMS）速度或，峰值速度或，峰-峰值位移或，帶通峰值速度或，帶通峰-峰值位移。
速度II:  通頻， 1X 幅值，2X 幅值：定義為下列各項之一：均方根值（RMS）速度或，峰值速度或，峰-峰值位移或，帶通峰值速度或，帶通峰-峰值位移。此外，還有1X 相位，2X 相位和偏置電壓。
軸絕對振動， 徑向振動: 通頻，間隙，1X 幅值，1X 相位滯后。
軸絕對振動， 速度: 軸絕對振動通頻，軸絕對振動1X 幅值，軸絕對振動1X 相位滯后。速度通頻，速度1X 幅值，速度1X 相位滯后。 圓形可接受區:  通頻，間隙，1X 幅值，1X 相位滯后1X 圓形可接受半徑, 2X 幅值，2X 相位滯后，2X 圓形可接受半徑。

美國BENTLY本特利330500速度計(Velomitor)壓電式速度傳感器常用型號：
壓電式速度傳感器330500-01-00
壓電式速度傳感器330500-01-04
壓電式速度傳感器330500-02-00
壓電式速度傳感器330500-02-01
壓電式速度傳感器330500-02-02
壓電式速度傳感器330500-03-00
壓電式速度傳感器330500-03-04
壓電式速度傳感器330500-04-00
壓電式速度傳感器330500-05-00
壓電式速度傳感器330500-06-00
壓電式速度傳感器330500-01-00
壓電式速度傳感器330500-01-04
壓電式速度傳感器330500-02-00
壓電式速度傳感器330500-02-01
壓電式速度傳感器330500-02-02
壓電式速度傳感器330500-03-00
壓電式速度傳感器330500-03-04
壓電式速度傳感器330500-04-00
壓電式速度傳感器330500-05-00
壓電式速度傳感器330500-06-00
壓電式速度傳感器330500-01-00
壓電式速度傳感器330500-01-04
壓電式速度傳感器330500-02-00
壓電式速度傳感器330500-02-01
壓電式速度傳感器330500-02-02
壓電式速度傳感器330500-03-00
壓電式速度傳感器330500-03-04
壓電式速度傳感器330500-04-00
壓電式速度傳感器330500-05-00
壓電式速度傳感器330500-06-00
